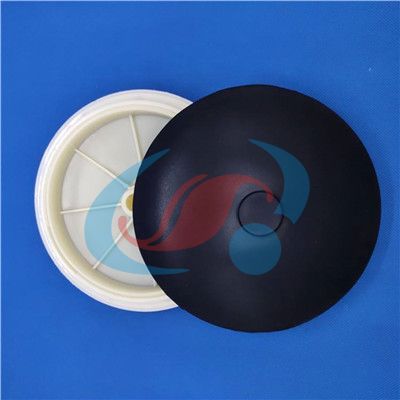

微孔膜片曝气器装置的曝气池风道布置有两种形式：管廊布置和池顶风管布置(无管廊)。通风器风管的干、支管风速取10~15 m/s，竖管和小支管的风速取4~5 m/s.风管接人曝气池时，其顶板高度至少0.5 m。有管廊的微孔膜片曝气器 布置方式：好氧生物池的通风管道类似于管道的设计，便于管道的维护和调节阀门的操作。

    当管道高度为0.8~1.0 m时，应注意管道底部外壁的标高要高于曝气池内的液位标高，避免管道在水中发生水泡。风道底部坡度为0.1%，斜坡向尾端、风管、风道方向排水。终端应安装放空管。通风管道的放空管标高应注意高于曝气池的液位，放空位置应防止池中水倒流到管廊，对北方寒冷地区更应避免。各组通气器上的空气支管宜设手动阀门，便于检修，阀门设在管道内。

    无管廊微孔膜片曝气器 风管池顶面布置方式：如受空间或占地限制，为降低生化池高，也可不作风管管廊，将风管置于好氧池顶面，但要注意风管温度较高，其周围应有维护空间，现场要有相应的保护提示，且风管位置应避开维修通道。阀的安装位置和高度应该易于操作和检查。

　  各曝气池组的支管管径和风速应根据与鼓风机的距离较远，是否环形布置以及是否设计渐减曝气而进行调整，渐减曝气的好氧池组后部曝气器布置少于前部，因此风量也就不同，风速取值也不同-样。在支管尾端的气流速度可适当降低，通过阻力损失计算，验证支管气流速度取值设计的合理性，变大管径可减小阻力，在设计时应进行管网阻力平衡调节。

　　对管路较长、风道压力大、风机功率和风道温度较高的管路，应在一定间隔时间内安装波纹补偿器(波纹膨胀节)或双法兰松套限位接头，以补偿管路热变形、振动吸收和噪音的影响。风管道系统应有排风凝结管道，排风凝结水管道应安装在气支管道的末端，在标高处设置阀门，以方便操作。微孔膜片曝气器厂家提示，风管内平面布置，尽可能保证风量和风阳比。对于并排运行的生物池曝气多个机组，在每个机组风管起端的阀门上开设限位伸缩接头，当对每个机组的气量进行准确控制时(如渐减曝气和“缺氧好氧”双功能池)，宜设计线性流量调节阀和流量计。
