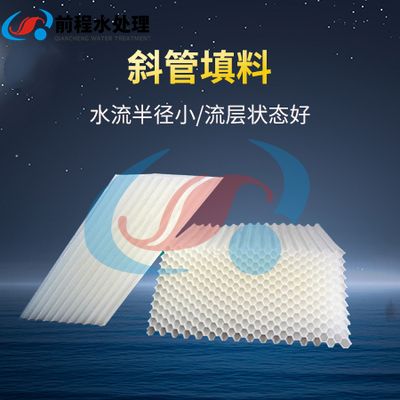

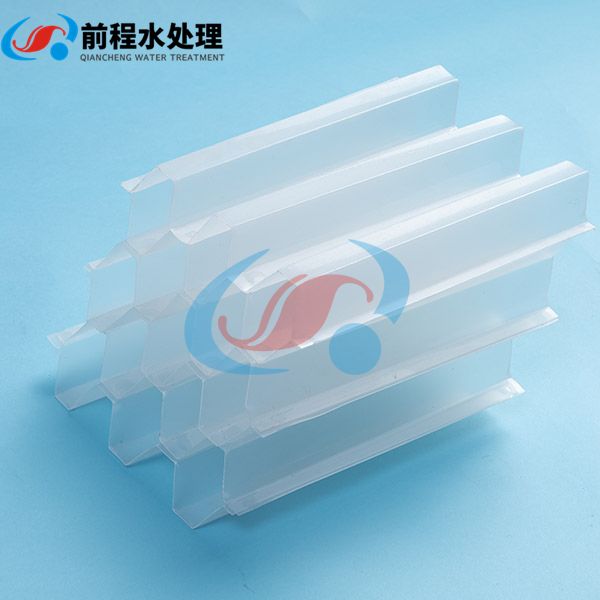

斜管特点:
1. 湿周大,水力半径小。
2. 层流状态好,颗粒沉降不受絮流干扰。
3. 当斜管管长为1米时,有效负荷按3-5吨/米2·时设计。v0控制在2.5-3.0毫米/秒范围内,出水水质佳。
4. 在取水口处采用蜂窝斜管,管长2.0~3.0米时,可在50-100公斤/米3泥砂含量的高浊度中安全运行处理。
5. 采用斜管沉淀池,其处理能力是平流式沉淀池的3-5倍,加速澄清池和脉冲澄清池的2-3倍。
直管特点:
1、处理效率高于活性污泥法,一般水力负荷为100-200米3/米2·日,有机负荷为2000-5000克/米3,因此缩小了占地面积。
2、曝气强度低于活性污泥法,且不需污泥回流,故能降低动力消耗及简化管理。
3、污泥量少,减少了污泥脱水等后处理工作量。
4、产生的污泥沉降性好,有利于后段悬浮物的去除。
5、适应性强,能适应不同水质的范围大,对水质、水量突变的冲击负荷的忍耐力强,维持稳定的处理效果。
技术参数
蜂窝斜管(板)填料技术参数一览表(参考)
项目 | 六角蜂窝斜管填料 | 六角蜂窝斜管填料 | ||||||||||
材质 | pp | pvc | 玻璃钢 | 乙丙共聚 | ||||||||
常用规格 mm | æ35 | æ50 | æ80 | æ35 | æ50 | æ80 | æ35 | æ50 | æ80 | 35 | 50 | 80 |
常规片数 /m2 | 40 | 32 | 20 | 40 | 32 | 20 | 40 | 32 | 20 | 40 | 32 | 20 |
常用片厚 mm | 0.5 | 0.45 | 0.7 | 0.5 | 0.45 | 0.7 | 0.5 | 0.5 | 0.7 | 0.5 | 0.45 | 0.7 |
参考重量 kg/m2 | 21 | 16 | 16 | 31 | 23 | 23 | 41 | 31 | 31 | 33-66 | 23-46 | 15-30 |
单片尺寸 mm | 1000×1000×δ | 1000×1000×δ | 1000×1000×δ | 客户自定 | ||||||||
成形尺寸 mm | 1000×1000×866 | 1000×1000×866 | 1000×1000×866 | 客户自定 | ||||||||
产品应用 | 给水、中水、污水 | 污水 | 给水、中水、污水 | 给水、中水、污水 | ||||||||
外观颜色 | 乳白色 | 天蓝色 | 随意定制 | 乳白色 | ||||||||
成型方法 | 电烙铁烫接 | 胶粘 | 胶粘 | 塑料焊接 | ||||||||
产品安装 | 现场烫接 | 现场粘接 | 现场粘接 | 现场焊接 | ||||||||
安装角度 | 60° | 60° | 60° | 60° | ||||||||
造价 | 低 | 中 | 高 | 中 | ||||||||
使用寿命 | 长 | 短 | 较长 | 长 | ||||||||
使用频率 | 常用 | 极少 | 少 | 少 | ||||||||
使用温度 | 5~50℃ | 5~50℃ | 5~70℃ | 5~50℃ | ||||||||
比重 g/cm3 | 0.92 | 1.35~1.46 | 1.8 | 0.92 | ||||||||
产品特点 | 柔韧、易漂浮 | 易老化、发脆、微毒 | 耐酸、耐碱 | 耐酸、耐碱、美观 | ||||||||
经营方式 | 工厂预制 | 工厂预制 | 工厂预制 | 现场制作 | ||||||||
常规包装 | 包装带捆扎裸装 | 包装带捆扎裸装 | 包装带捆扎裸装 | 散装 | ||||||||
运输形式 | 散片运输 | 散片运输 | 散片运输 | 散板运输 |
注意事项
1、由于斜管填料比重为0.92略小于水,应用æ10mm的螺纹钢或圆钢拉筋固定在填料上方,防止其松动上浮,钢筋和角钢均采用环氧煤沥青防腐。
2、图示a板必须安装,否则极易造成斜管填料倾斜,甚至倒塌!
安装程序
1、沉淀池底部排泥管安装
斜管沉淀池安装顺序一般从底部开始,先完成底部的排泥管道系统的安装,确保排泥管道开孔符合设计要求、固定牢靠,检查无误后,才允许进入下一道安装工序。
2、完成填料支架安装
根据斜管沉淀池填料支架安装施工图,先将填料支架安装到位,检查所有焊接结点牢靠、支架强度足以承受填料重量,并在支架表面完成防腐处理;
烫接方法
现场准备:
1、烫接电源、电缆准备;
2、准备好200w电烙铁1支;
3、操作人员到位、监护人员到位;
4、斜管填料烫接完成后体积庞大将占很大空间,提前预留堆放场地;
烫接操作:
1、打开斜管填料包装,将片斜管填料平放于地面,取第二片斜管填料置于片填料之上,检查斜管填料的切口,必须保证60°角、并呈六角蜂窝状,检查无误后开始烫接粘接点;
2、在六角蜂窝两端所有平面接点全部要烫接,两侧两片平面合缝处要求烫接四点以上,在两片斜管填料平面中间要求焊接四点以上,确保焊接牢固;
